キャッチマグネット
▋キャッチマグネット 用途
- ● 扉やドアーなどに利用される磁石式の止め具です。
- ● 磁石応用部品として、バラエティーに富んだ機種が用意されています。
▋キャッチマグネット カタログ
■ SMC-10
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-10 | 約20N | アルミ製 | 銀（生地） | ユニクロ |
■ SMC-10P
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-10P | 約20N | プラスチック製（PP） | 白 or 茶 | クロメート |
■ SMC-11 / SMC-11S（埋込型）
| 品番 | 吸着力 | 仕上げ |
|---|---|---|
| SMC-11 | 約9N | 銀（生地） |
| SMC-11S | 約23N | 銀（生地） |
■ SMC-16S / SMC-16R（埋込型）
| 品番 | 吸着力 | 素材 | 仕上げ | 備考 |
|---|---|---|---|---|
| SMC-16S | 約160N | アルミ製 | 銀（生地） | 木ネジは標準仕様にはついておりません |
| SMC-16R | 約90N | アルミ製 | 銀（生地） | 木ネジは標準仕様にはついておりません |
■ SMC-25SW
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-25SW | 約30N×2 | プラスチック製（PP） | 白 or 黒 or 茶 | ユニクロ／ユニクロ／GB |
■ SMC-40
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-40 | 約25N | 標準型・中（アルミ） | 銀 or 金 or GB | ユニクロ／クロメート／GB |

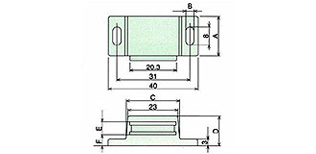

■ SMC-41
| 品番 | 吸着力 | 素材 | 仕上げ | 寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ケース | 木ネジ・受板 | A | B | C | D | E | F | |||
| SMC-41 | 約25N | プラスチック製（PP） | 白 or 黒 or 茶 | ユニクロ |
19 | 3.6 | 24.5 | 12.5 | 6.2 | 4.5 |
■ SMC-50
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-50 | 約35N | 標準型・大（アルミ） | 銀 or 金 or GB | ユニクロ／クロメート／GB |
■ SMC-50P
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-50P | 約28N | プラスチック製（PE） | 白 or 茶 | ユニクロ |
■ SMC-60 / SMC-60S
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-60 | 約24N | アルミ製 | 金 or 銀 or GB | クロメート／ユニクロ／GB |
| SMC-60S | 約42N | アルミ製 | 金 or 銀 or GB | クロメート／ユニクロ／GB |
■ SMC-63P
| 品番 | 吸着力 | 素材 | 仕上げ | 備考 | |
|---|---|---|---|---|---|
| ケース | 木ネジ・受板 | ||||
| SMC-63P | 約50N | プラスチック製（ABS） | 黒 | ユニクロ |
本品は縦型、横型の機能を有しています |
■ SMC-71
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-71 | 約35N | プラスチック製（PP） | 白 or 茶 | クロメート／GB |
■ SMC-75P
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-75P | 約35N | プラスチック製（PP） | 白 or 茶 | ユニクロ／GB |
■ SMC-77S
| 品番 | 吸着力 | 素材 | 仕上げ | 備考 | |
|---|---|---|---|---|---|
| ケース | 木ネジ・受板 | ||||
| SMC-77S | 約50N | アルミ製 | 金 or 銀 | ニッケル |
標準仕様では木ネジはセットされておりません |
■ SMC-81
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-81 | 約50N | プラスチック製（PP） | 白 or 茶 | クロメート／GB |
■ SMC-101 / SMC-101S（埋込型）
| 品番 | 吸着力 | 素材 | 仕上げ | A(mm) | 適用板厚 | |
|---|---|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||||
| SMC-101 | 約40N | プラスチック製（PP） | クリーム | — | 11.3 | t0.8 |
| SMC-101S | 約55N | プラスチック製（PP） | クリーム | — | 11.3 | t0.8 |
■ SMC-108 / SMC-108S（埋込型）
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 木ネジ・受板 | |||
| SMC-108 | 約20N | プラスチック製（ABS） | クリーム | — |
| SMC-108S | 約40N | プラスチック製（ABS） | クリーム | — |
■ SMC-111（PAT）
| 品番 | 吸着力 | 素材 | 仕上げ | 備考 | |
|---|---|---|---|---|---|
| ケース | 木ネジ・受板 | ||||
| SMC-111 | 約45N | プラスチック製（PP） | 黒 | ユニクロ |
本品は縦型、横型の機能を有しており コストダウンタイプです |

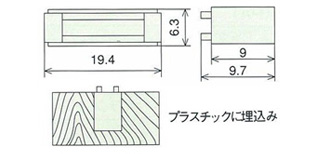

■ SMC-123（プラスチック用埋込型）
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 受板 | |||
| SMC-123 | 約10N | プラスチック製（PA） | 黒 | MC-203：ユニクロ |
| MC-213：ニッケル | ||||

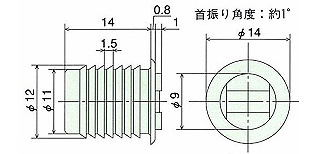

■ SMC-124（プラスチック用埋込型クッション付首振りタイプ）
| 品番 | 吸着力 | 素材 | 仕上げ | |
|---|---|---|---|---|
| ケース | 受板 | |||
| SMC-124 | 約20N | プラスチック製（PA） | 黒 or 白 | MC-253：ユニクロ／ユニクロ |
| MC-203P：ユニクロ／ユニクロ | ||||
■ SMC-131（埋込型）
| 品番 | 吸着力 | 素材 | 仕上げ |
|---|---|---|---|
| SMC-131 | 約30N | プラスチック製（ABS） | 黒 |
■ SMC-132（埋込型）/ SMC-133（埋込型）/ SMC-134（埋込型）
| 品番 | 吸着力 | 仕上げ | 特徴 |
|---|---|---|---|
| SMC-132 | 約13N | 白 | 従来のネジ留め方式ではなく、 取付穴の自由度が高く簡単にワンタッチで装着できます。 |
| SMC-133 | 約22N | 白 | |
| SMC-134 | 約30N | 白 |
■ SMC-563（埋込型）
| 品番 | 吸着力 | 素材 | 仕上げ | パネル厚 | A(mm) |
|---|---|---|---|---|---|
| SMC-563 | 約40N | プラスチック製（ABS） | 白 | t0.8 | 34 |
| t1.0 | 34.3 | ||||
| t1.2 | 34.5 |
■ SMC-128 / SMC-129 / SMC-130 平型キャッチマグネット
| 品番 | 吸着力 | 素材 | 仕上げ | 備考 |
|---|---|---|---|---|
| SMC-128 | 約10N | プラスチック製（ABS） | 白 | 木ネジ・受板は標準仕様ではついておりません |
| SMC-129 | 約30N | プラスチック製（ABS） | 白 | |
| SMC-130 | 約50N | プラスチック製（ABS） | 白 |
永久磁石に関するご相談ははキャナックにお任せください。
キャナック電子工業では、豊富な製品群をバックボーンに、経験豊かなスタッフが対応させていただいています。
磁石をご検討の際は、お気軽にお問い合せください。
E-Mail：canac@song.ocn.ne.jp
TEL：044-777-5525
FAX：044-777-5971
